pos機及pos機物理保護裝置

pos機及pos機物理保護裝置

本發明的主要目的為提供一種體積小可靠性好的pos機物理保護裝置及具有該pos機物理保護裝置的pos機。

本發明提出一種pos機物理保護裝置，設于所述pos機內部，包括導電碳粒、阻焊層、寄生電容和接地平面；阻焊層、寄生電容和接地平面均設于pcb板上；寄生電容的兩個極板分別連接阻焊層和接地平面；導電碳粒受pos機外殼擠壓與阻焊層接觸，導電碳粒連接pos機電源；阻焊層設有輸入\輸出端口，輸入\輸出端口連接pos機的處理器，處理器檢測寄生電容的充放電情況。

背景技術：

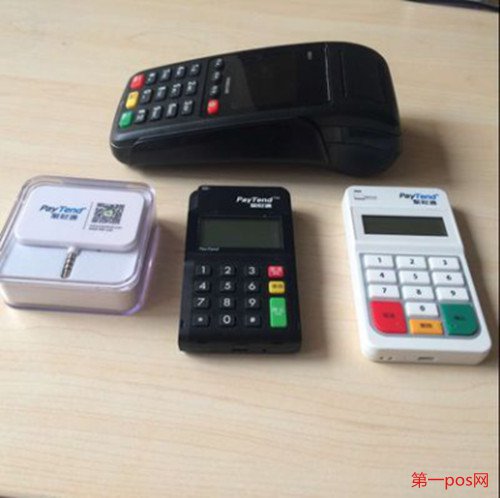

POS機是金融支付系統的前端硬件部分，隨著移動支付技術快速發展，POS機已經從固定網線POS機、手持金融POS機進入到智能POS機時代。

而POS機直接面向用戶，容易被一些不法分子進行非法攻擊和篡改，這些攻擊除了軟件病情、軟件木馬之外，還包括拆機、切割、蝕刻、修改電路、替換器件模塊等。

特別是智能POS機，由于其一般均具有較大的觸摸顯示屏，而觸摸顯示屏由于具有較為脆弱、易破壞等缺點，最容易遭受不法分子的攻擊破壞，進而易導致POS機的內部核心受到破壞竄改以及POS機的核心敏感數據、信息受到泄露等，導致POS機的安全性能不佳。

技術保護點

一種POS機物理保護裝置，設于所述POS機內部，其特征在于，包括導電碳粒、阻焊層、寄生電容和接地平面；所述阻焊層、寄生電容和接地平面均設于PCB板上；所述寄生電容的兩個極板分別連接所述阻焊層和接地平面；所述導電碳粒受POS機外殼擠壓與所述阻焊層接觸，所述導電碳粒連接POS機電源；所述阻焊層設有輸入\輸出端口，所述輸入\輸出端口連接POS機的處理器，所述處理器檢測所述寄生電容的充放電情況。

技術特征摘要

1.一種POS機物理保護裝置，設于所述POS機內部，其特征在于，包括導電碳粒、阻焊層、寄生電容和接地平面；所述阻焊層、寄生電容和接地平面均設于PCB板上；所述寄生電容的兩個極板分別連接所述阻焊層和接地平面；所述導電碳粒受POS機外殼擠壓與所述阻焊層接觸，所述導電碳粒連接POS機電源；所述阻焊層設有輸入\輸出端口，所述輸入\輸出端口連接POS機的處理器，所述處理器檢測所述寄生電容的充放電情況。2.根據權利要求1所述的POS機物理保護裝置，其特征在于，所述導電碳粒為圓柱形，其兩端分別抵頂所述POS機外殼和阻焊層。3.根據權利要求1所述的POS機物理保護裝置，其特征在于，所述導電碳粒的截面直徑為1到1.5mm
